Mikro-Widerstandsdekade bis 1,1111Megaohm



©DG1ASC ©DG1ASC

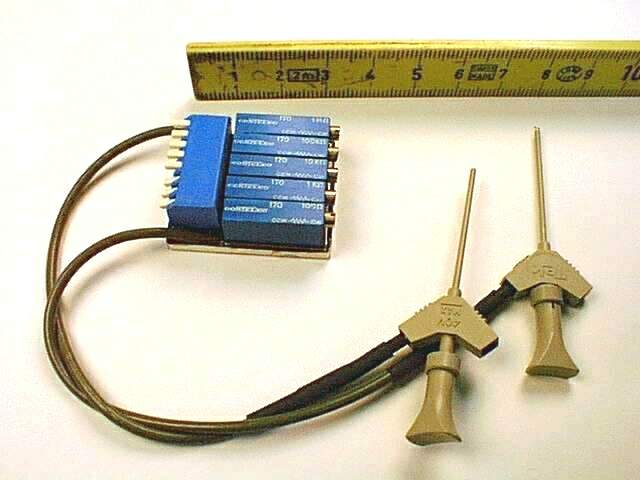

Eine Widerstandsdekade kann man immer brauchen. Meist, um den richtigen Widerstand in einer Schaltung auszutesten und dann durch einen passenden Festwiderstand zu ersetzen. Leider sind ordentliche handelsübliche Dekaden teuer und groß. Die bestehen aus einem Riesenhaufen dekadisch abgestufter Widerstände und einem noch größeren Haufen teurer Schalter. Und wenn man sie braucht, ist sie gerade nicht greifbar. Hier eine Alternative, die wesentlich handlicher ist. Die Mikro-Dekade besteht im wesentlichen aus fünf Spindeltrimmern von 100Ohm, 1, 10, 100kOhm und 1MOhm, einem 8-poligen DIP-Schalter (auch Mäuseklavier genannt) und zwei Strippen mit Mikroklips am anderen Ende. Alles ist zusammengelötet auf einem Stück Lochrasterplatte und für die Stabilität mit Epoxy isoliert und randvoll in eine Weißblechwanne eingegossen. Fertig!

Die Trimmer R1 bis R5 können jeweils mit den Schaltern S1 bis S5 überbrückt werden. Mit S8 kann man das ganze Teil abschalten. Die Kosten belaufen sich auf etwa 10 Euro, mit passenden Teilen aus der Grabbelkiste gehts natürlich billiger. Die Weißblechwanne kann man sich selbst zusammenbiegen. Zwei "kleine" Nachteile hat das Ganze allerdings: Man sollte ein passendes Abgleichwerkzeug für die Spindeltrimmer griffbereit haben und den entsprechenden Wert des einzulötenden Widerstandes muß man hinterher mit einem Digitalmultimeter ausmessen. Die Spindeltrimmer haben übrigens jeder eine Belastbarkeit von 0,75W und überleben etwa 25.000 Betätigungen.

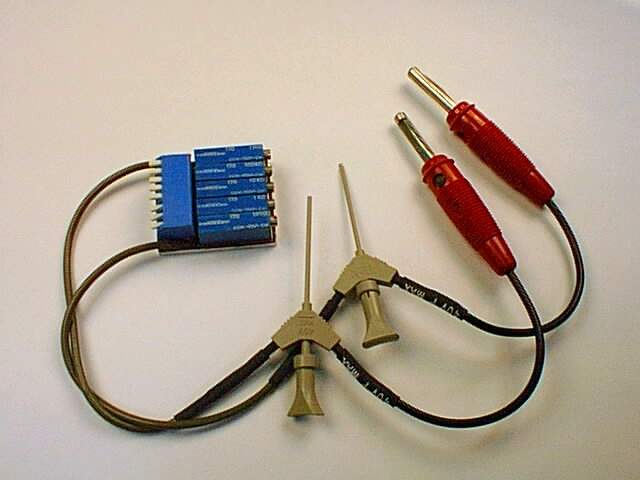

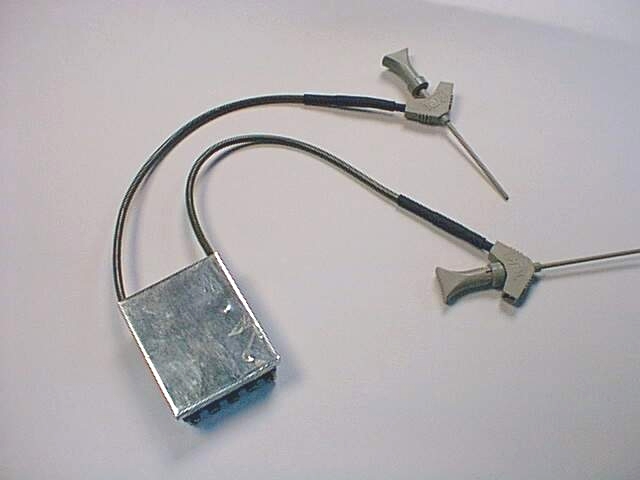

Hier noch zwei Blicke auf die Rückseite und die Anschlüsse für das Digitalmultimeter:

©DG1ASC ©DG1ASC

Viel Spaß beim Nachbauen und Arbeiten!
